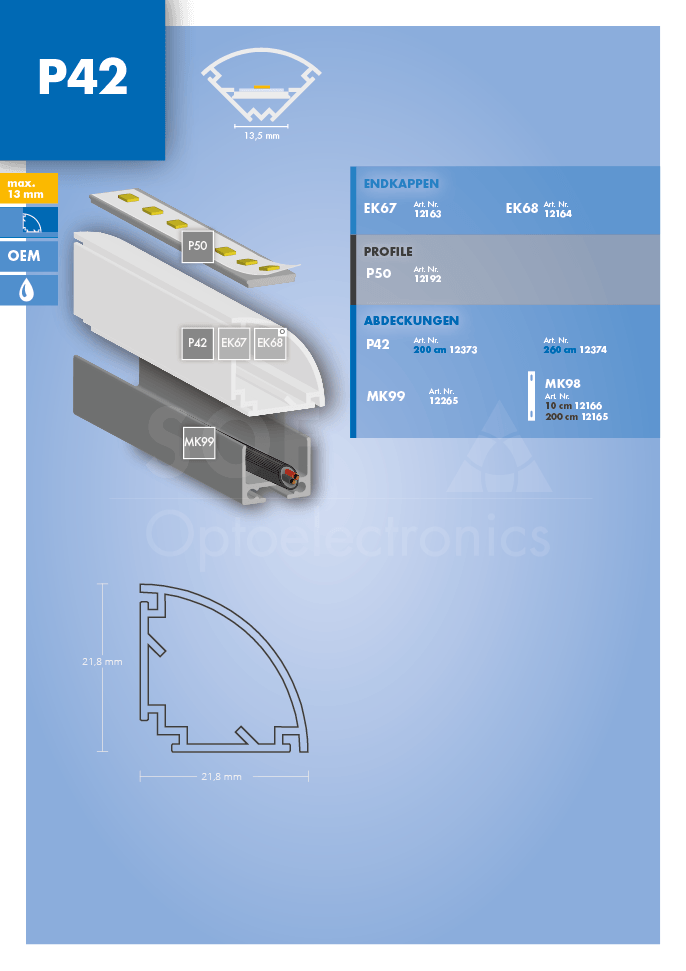

P42 Eck
Abmessungen: 21,8 x 21,8 mm für LED Bänder bis 13 mm
Abdeckungen
Zubehör
Musterkoffer
Die SOF EconomyLine P42 Eck Profil wird standardmäßig in Längen von 200 cm und 260 cm geliefert und ist für LED Bänder mit einer maximalen Breite von 13 mm konzipiert. Das LED Band wird auf den Aluminium-Kühlstreifen P50 geklebt. Danach wird der Kühlstreifen in die vorgesehene Führung eingeschoben. Das gesamte Profilsystem wird mit Montageklammern oder doppelseitigem Klebeband am Untergrund fixiert. Die matte LED Profilabdeckung besteht aus UV-beständigem und bruchsicherem Polycarbonat (UL94 V-2). Der Abstand zwischen dem mit dem LED Band beklebten Kühlstreifen und der Abdeckung ist so gewählt, dass auch stärkere LED Band verwendet werden können, ohne dabei die einzelnen Lichtpunkte zu sehen. Homogene Lichtverhältnisse und hohe Lichtausbeute sind das Ergebnis. Die H2O-Endkappen bestehen aus Silikon und werden seitlich wie ein Pfropf in das Profil gesteckt. Dies verhindert das Eindringen von Feuchtigkeit und Wasser. Die H2O-Endkappen mit Kabeldurchführung müssen mit Silikon abgedichtet werden.
Artikelübersicht
Artikel | Ausführung | SOF Code | Artikel-Nr. | |
Profil | ||||
Kunststoffprofil P42 ECK | matt | 2m | LE.P42-M.200 | 12373 |
2,6m | LE.P42-M.260 | 12374 | ||
Aluprofil P50 Kühlstreifen | silber eloxiert | 2m | LE.P50-E.200 | 12192 |
Zubehör | ||||
Endkappe für Aluprofil P42 | Silikon, grau | geschl. | LE.EK67-S.G | 12163 |
offen | LE.EK68-S.O | 12164 | ||
Alu Montageprofil MK98 flach | 10cm | LE.MK98.UNI-E.10 | 12166 | |
silber eloxiert | 2m | LE.MK98.UNI-E.200 | 12165 | |
Lineare LED Leuchte | ||||
Alu Universal-Kabelkanal MK99 | silber eloxiert | 2m | LE.MK99.UNI-E.200 | 12265 |
Verbinder linear für Aluprofile MK99/P14/P45/P46 | Metall | 4 Stk. | LE.VB10-180 | 12298 |
Verbinder 90-Grad horizontal für Aluprofile MK99/P14/P45/P46 | Metall | 4 Stk. | LE.VB11-90B | 12299 |
Seilabhängung für Kanal MK99 | Länge 150cm | 2 Stk. | LE.MK03.MK99 | 12296 |
Gelenk in Verbindung mit MK03/MK04 | Metall | 2 Stk. | LE.MK05 | 12295 |
