P09 Aufbau hoch
Abmessungen: 16,8 x 12,4 mm für LED Bänder bis 12 mm
Abdeckungen
Zubehör
Lineare LED Leuchte
Musterkoffer
Das SOF EconomyLine P09 Aufbau hoch Profil hat ein besonders schmales Design, ist für LED Bänder mit einer maximalen Breite von 12 mm konzipiert und wird universell im Innenbereich (in Verbindung mit dem MK99 Kabelkanal auch als eigenständige LED Hängeleuchte mit Seilabhängung oder als LED Leuchte fixiert mit Montageklammern/-federn) eingesetzt. Dieses Aluprofil kann auch anwendungsspezifisch zum Einbau verwendet werden. Die LED Profilabdeckungen Matt (Lichtdurchlässigkeit 65 %) bestehen aus UV-beständigem und bruchsicherem Polycarbonat (UL94 V-2) und schaffen homogene LED Lichtverhältnisse mit hoher Lichtausbeute (keine Lichtpunkte, sondern durchgängige Lichtlinie). Abdeckungen auch in 6 m verfügbar. Dieses LED Profil kann mit drei unterschiedlichen Kunststoffabdeckungen bestückt werden – flach, hoch oder halbrund. Alle drei Abdeckungen umschließen das P06 Aufbau flach Profil. Somit ist nur noch die LED Lichtleiste sichtbar. Die hohe und halbrunde Abdeckung haben eine Lichtabstrahlung in 180°
Artikelübersicht
| Artikel | Ausführung | SOF Code | Artikel-Nr. | |
| Profil | ||||
| Aluprofil P09 Aufbau hoch | silber eloxiert | 2m | LE.P09-E.200 | 12193 |
| weiß (RAL9010) | 2m | LE.P09-W.200 | 12194 | |
| schwarz (RAL9005) | 2m | LE.P09-S.200 | 12195 | |
| Abdeckung | ||||
| Abdeckung für Aluprofile P05/P07/P09 | flach, matt | 2m | LE.AB03-M.200 | 12341 |
| 3m | LE.AB03-M.300 | 12357 | ||
| 6m | LE.AB03-M.600 | 12368 | ||
| hoch, matt | 2m | LE.AB04-M.200 | 12342 | |
| halbrund, matt | 2m | LE.AB05-M.200 | 12343 | |
| Zubehör | ||||
| Endkappe für Aluprofil P09 | Kunststoff, grau | geschl. | LE.EK10-KG.G | 12215 |
| offen | LE.EK11-KG.O | 12217 | ||
| Kunststoff, weiß | geschl. | LE.EK10-KW.G | 12214 | |
| offen | LE.EK11-KW.O | 12218 | ||
| Kunststoff, schwarz | geschl. | LE.EK10-KS.G | 12216 | |
| offen | LE.EK11-KS.O | 12219 | ||
| Endkappe für Aluprofil P09 (mit AB5) | Kunststoff, grau | geschl. | LE.EK13-KG.G | 12257 |
| offen | LE.EK14-KG.O | 12221 | ||
| Kunststoff, weiß | geschl. | LE.EK13-KW.G | 12258 | |

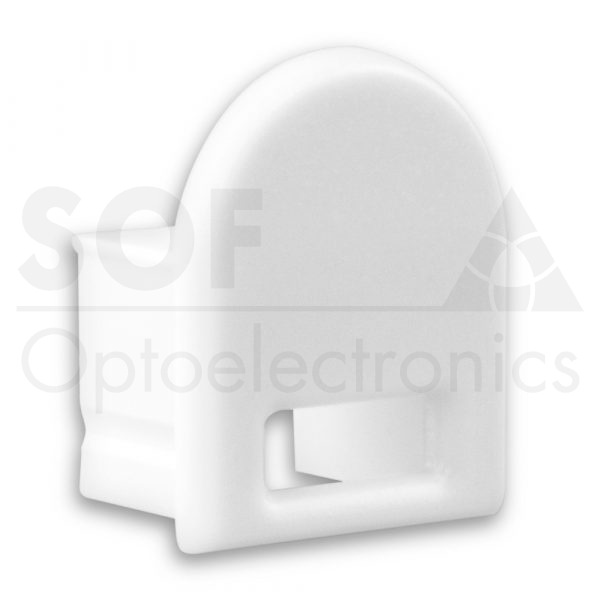

| offen | LE.EK14-KW.O | 12222 | ||
| Kunststoff, schwarz | geschl. | LE.EK13-KS.G | 12259 | |
| offen | LE.EK14-KS.O | 12223 | ||
| Montageklammer UNI | Metall | LE.MK01.UNI | 12264 | |
| Alu Montageprofil MK98 flach | silber eloxiert, gebohrt | 10cm | LE.MK98.UNI-E.10 | 12166 |
| silber eloxiert | 2m | LE.MK98.UNI-E.200 | 12165 | |
| Lineare LED Leuchte | ||||
| Alu Universal-Kabelkanal MK99 | silber eloxiert | 2m | LE.MK99.UNI-E.200 | 12265 |
| weiß (RAL9010) | 2m | LE.MK99.UNI-W.200 | 12266 | |
| schwarz (RAL9005) | 2m | LE.MK99.UNI-S.200 | 12267 | |
| Endkappen (2 Stk.) für Aluprofil P09 (mit MK99/AB03) | Aluminium, silber | geschl. | LE.EK12-AS.G | 12207 |
| Endkappen (2 Stk.) für Aluprofil P09 (mit MK99/AB05) | Aluminium, silber | geschl. | LE.EK15-AE.G | 12220 |
| Verbinder linear für Aluprofile MK99/P14/P45/P46 | Metall | 4 Stk. | LE.VB10-180 | 12298 |
| Verbinder 90-Grad horizontal für Aluprofile MK99/P14/P45/P46 | Metall | 4 Stk. | LE.VB11-90B | 12299 |
| Seilabhängung für Kanal MK99 | Länge 150cm | 2 Stk. | LE.MK03.MK99 | 12296 |
| Gelenk in Verbindung mit MK03/MK04 | Metall | 2 Stk. | LE.MK05 | 12295 |
